Seleção de Insertos CBN para Torneamento em Série de Ferro Fundido Cinzento

A UHD, marca da Henan UHD Ultrahard Tools Co., Ltd, oferece orientação para selecionar insertos de CBN no torneamento em série de ferro fundido cinzento HT200, HT250 e HT300. A aplicação abrange discos de freio, volantes, blocos e cabeçotes de motor, além de barramentos de máquinas, com foco em estabilidade de processo, consistência da vida útil da ferramenta e controle do ciclo de produção.

O ferro fundido cinzento HT200, HT250 e HT300, normalmente na faixa de HB180–250, é amplamente utilizado em discos de freio, volantes, blocos e cabeçotes de motor, bem como em barramentos de máquinas. Na produção em série, a seleção do inserto CBN deve considerar não apenas a dureza do material, mas também a continuidade do corte, a variação de sobremetal, a rigidez do conjunto e os requisitos de acabamento.

Para a UHD, a lógica de aplicação é clara: relacionar material, geometria da peça, condição de corte, estrutura do inserto e janela de parâmetros. Assim, a operação pode reduzir tentativas de ferramenta e estabelecer critérios mais consistentes para vida útil, troca de aresta e estabilidade do ciclo.

Em cortes contínuos de alta velocidade, o foco é a resistência ao desgaste. Em cortes levemente interrompidos ou desbaste com grande sobremetal, a prioridade passa a ser a resistência ao impacto e à lascagem. Para acabamento com substituição de retificação por torneamento, a estabilidade térmica e a manutenção do fio são decisivas.

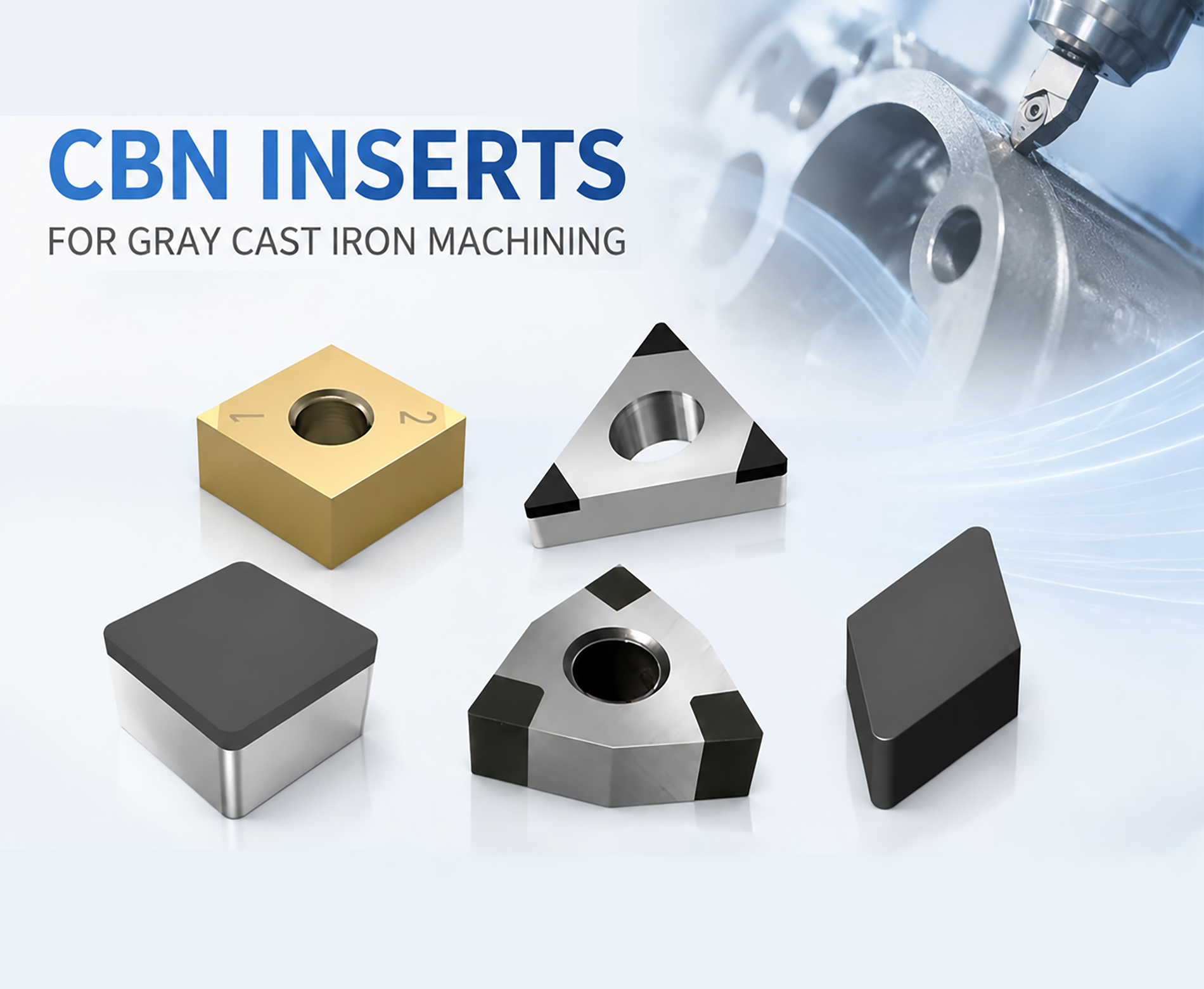

Insertos CBN UHD para torneamento de ferro fundido cinzento

Tabela de seleção para HT200 / HT250 / HT300

As faixas abaixo servem como ponto de partida para validação. Devem ser ajustadas conforme potência da máquina, rigidez da fixação, suporte, refrigeração e variação real da peça.

Material e dureza	Peças típicas	Condição de corte	Série recomendada + classe	Vc (m/min)	f (mm/r)	ap (mm)
Ferro fundido cinzento (HT200/250/300, HB180–250)	Cilindros de blocos de motor, discos de freio, volantes	Acabamento contínuo em alta velocidade	Solid CBN Insert Series → UBN S2	500–1000	0.15–0.40	0.3–0.5
Ferro fundido cinzento (HT200/250/300, HB180–250)	Diâmetros externos de discos de freio, faces gerais	Velocidade média, corte levemente interrompido	Composite Brazed CBN Insert Series (sem revestimento) → UPN201	300–700	0.05–0.50	0.05–1.0
Ferro fundido cinzento (HT200/250/300, HB180–250)	Barramentos de máquinas, peças fundidas grandes	Desbaste, grande sobremetal	Integral Brazed CBN Insert Series → USN100 (sistema de brasagem integral a vácuo em duas faces)	200–400	0.15–0.35	0.5–3.0
Ferro fundido cinzento (HT200/250/300, HB180–250)	Faces grandes de blocos, faces de disco de freio	Torneamento de face em alta velocidade, torneamento em substituição à retificação, acabamento em série	Full Face CBN Insert Series → BN91	550–900	0.10–0.25	0.2–0.6
Ferro fundido cinzento (HT200/250/300, HB180–250)	Furos de sede e guia de válvula em cabeçotes, furos de precisão em blocos	Acabamento de alta precisão, pequena sobremetal, exigência de posição	Coated CBN Insert → UPN202	200–450	0.04–0.12	0.1–0.4

Pontos de implementação para produção estável

Corte contínuo e acabamento

Com UBN S2, estabilize primeiro avanço e profundidade; aumente a velocidade somente após confirmar rigidez, desgaste uniforme e repetibilidade dimensional.

Interrupções leves e desbaste

UPN201 atende operações com entradas descontínuas moderadas. Para sobremetal elevado, pontos duros ou maior impacto, USN100 prioriza robustez antes do aumento de produtividade.

Torneamento em vez de retificação

Para faces e superfícies de atrito, BN91 deve ser validado junto com rugosidade, ondulação, remoção de cavacos e estabilidade térmica do processo.

Furos de precisão

Com UPN202, controle a projeção da barra, o batimento e a tendência de deriva dimensional. Em furos pequenos, a rigidez do sistema é tão importante quanto o inserto.

Da validação à padronização da linha

Para uma introdução técnica eficiente em projetos B2B internacionais, a UHD recomenda reunir informações do material e dureza, condição de fundição, sobremetal, tipo de corte, máquina, fixação, suporte e refrigeração. O teste deve avançar dentro da janela de parâmetros, avaliando desgaste, lascamento, dimensão e acabamento.

O resultado esperado é uma especificação reproduzível: série e classe do inserto, parâmetros operacionais, critério de troca e resposta a anomalias. As recomendações desta página aplicam-se ao torneamento de HT200/HT250/HT300; materiais com estrutura, dureza ou nível de defeitos significativamente diferentes exigem nova validação do processo.
