Neste caso de aplicação, a UHD desenvolveu uma solução com insertos CBN de soldagem composta e otimização de parâmetros para o acabamento de engrenagens de acoplamento de transmissões automotivas em aço 16MnCr5 endurecido a HRC 58–62. A solução reduziu marcas de usinagem e variações dimensionais, elevou a velocidade de corte e contribuiu para maior vida útil da ferramenta e estabilidade em linhas automatizadas.
| Solução comparada | Vc (m/min) | Eficiência (s/peça) | Vida útil (peças/aresta) |
|---|---|---|---|
| Inserto CBN de marca japonesa e coreana | 140 | 4 s | 50 |
| UHD UPN605 C06 | 160 | 3 s | 250 |
Eficiência de usinagem cerca de 25% maior
Vida útil da ferramenta cerca de 400% maior

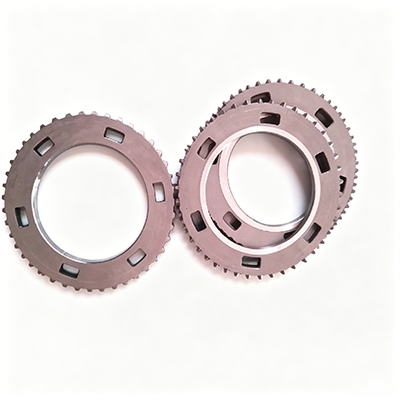

A engrenagem de acoplamento é um componente crítico do sistema de transmissão. Após cementação e têmpera, o aço 16MnCr5 atinge HRC 58–62 e requer acabamento com pequena profundidade de corte para o controle final de dimensões. Na linha automatizada, a solução anterior apresentava marcas de usinagem, variação dimensional após ciclos prolongados e trocas frequentes de ferramenta, fatores que afetavam o ritmo de produção e a consistência entre lotes.
A UHD Ferramentas Ultraduras aplicou o inserto CBN de soldagem composta UPN605 C06, com substrato de metal duro e camada composta de CBN. A configuração foi direcionada ao corte contínuo de aço endurecido, buscando equilibrar resistência ao desgaste, estabilidade térmica e proteção contra lascamento da aresta.
Para a operação com ap de 0,1 mm, a geometria da ponta foi ajustada para favorecer um corte mais uniforme. O controle do processo de soldagem contribuiu para maior consistência de posição e ângulo da ponta de CBN entre insertos. Em paralelo, os parâmetros foram validados para operar a 160 m/min em condição seca.
O caso mostra que, no acabamento de aço endurecido com pequena profundidade de corte, a consistência do inserto é tão relevante quanto o desempenho de uma única aresta. A combinação entre estrutura de CBN, geometria adequada e parâmetros de corte permite criar uma base mais previsível para linhas de engrenagens automotivas, componentes de rolamentos, transmissões e outras peças endurecidas de alta repetibilidade.
