A Henan UHD Ultrahard Tools Co., Ltd desenvolveu uma solução com pastilha CBN brasada composta para o acabamento de eixos intermediários automotivos cementados e temperados. Ao otimizar a estrutura da pastilha, a consistência da brasagem e os parâmetros de corte, a solução melhorou a velocidade de usinagem, a vida útil da ferramenta, a estabilidade da superfície e a consistência dimensional para produção contínua automatizada.
| Indústria | Componentes automotivos |
|---|---|

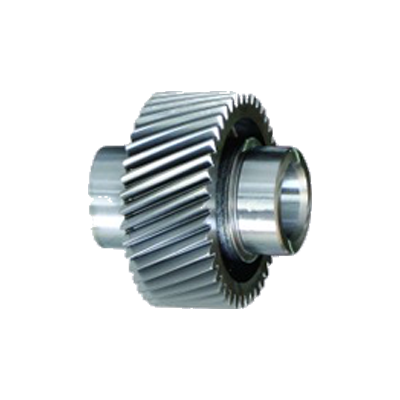

| Peça | Eixo intermediário |
| Material | 20CrMnTiH |
| Dureza | HRC 58–62 |
| Área usinada | Diâmetros externos nas duas extremidades |
| Tipo de corte | Corte contínuo, acabamento |
| Classe da pastilha | UPN602 C06 |
| Formato | DNGA150408 |
| Refrigeração | Usinagem a seco |
| Parâmetros de corte | Vc = 200 m/min ap = 0,25 mm f = 0,08 mm/rot. |
| Solução | Vc (m/min) |
Eficiência (s/peça) |
Vida da ferramenta (peças/aresta) |
Resultado |
|---|---|---|---|---|
| Pastilha CBN de marca japonesa | 120 | 7 s | 150 | Referência |
| UHD UPN602 C06 | 200 | 3 s | 200 | Eficiência +57% Vida útil +33% |
Após cementação e têmpera, o eixo intermediário trabalha na faixa de HRC 58–62 e entra em uma etapa de acabamento com sobremetal de 0,2 a 0,5 mm. Na produção contínua, instabilidade no corte, marcas superficiais, desgaste acelerado e variação dimensional podem afetar o ritmo da linha e a consistência entre lotes.
A UHD aplicou uma pastilha CBN de estrutura composta, com camada de CBN unida ao substrato de metal duro por soldagem de precisão. O desenho compacto da ponta foi direcionado à estabilidade em pequena profundidade de corte, enquanto a geometria favoreceu o controle de cavaco no torneamento contínuo a seco.
O projeto demonstra que a otimização de ferramentas para acabamento de eixos automotivos depende da combinação entre material CBN, estrutura de soldagem, geometria da ponta e parâmetros reais de corte. Na aplicação avaliada, a pastilha UHD contribuiu para reduzir o tempo por peça, ampliar a vida por aresta e tornar a qualidade superficial e dimensional mais estável. Essa abordagem oferece uma referência prática para usinagem de precisão de aços temperados em produção seriada.
Reunimos as perguntas mais frequentes dos clientes durante a fase de negociação do projeto. Caso tenha outras dúvidas, entre em contato conosco.
Consulte agoraNa comparação das mesmas condições de trabalho no acabamento de eixos intermediários de aço temperado para automóveis, o UPN602 C06 reduz o tempo de ciclo de 7 segundos/peça para 3 segundos/peça, melhorando a eficiência em aproximadamente 57%; e aumenta a vida útil de uma única lâmina de 150 peças para 200 peças, um aumento de aproximadamente 33%.
Recomenda-se utilizar as ferramentas de corte existentes como referência e implementar o processo em etapas: "avaliação comparativa, corte de teste em alta velocidade, verificação em lote e importação contínua". O foco deve ser a confirmação do desgaste, das flutuações dimensionais, da qualidade da superfície e do ritmo de troca de ferramentas. Na maioria dos casos, não há necessidade de modificar a estrutura da máquina-ferramenta.
Esta solução é adequada para o acabamento de pequenas massas de peças de aço cementado e temperado, como eixos intermediários automotivos. As condições típicas de trabalho incluem aço 20CrMnTiH, dureza HRC 58–62 e torneamento a seco contínuo das superfícies cilíndricas externas em ambas as extremidades.
