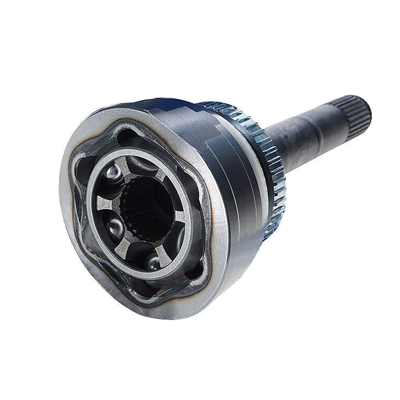

Mecanizado de precisión del diámetro interior de juntas homocinéticas en acero templado con insertos CBN UHD

Parámetros de corte y comparación de resultados

Contexto y desafío de mecanizado

El acabado interior de una junta homocinética requiere controlar simultáneamente precisión dimensional, rugosidad y repetibilidad entre lotes. En esta aplicación de acero S55C templado a HRC 58–62, el sobremetal aproximado de 0,2 mm elevaba la sensibilidad a la estabilidad del filo. La solución previa presentaba marcas de herramienta, variación dimensional durante la producción continua y cambios de inserto frecuentes, factores especialmente relevantes en una línea de torneado CNC automatizada.

Solución UHD para acabado interior en acero templado

UHD recomendó el inserto CBN UPN312/860 en formato TNGA160416 para corte continuo en seco. La selección se centró en la estabilidad de la estructura soldada de CBN y en un ajuste de parámetros orientado a mantener una carga de corte estable, en lugar de aumentar únicamente la velocidad.

• Optimización de la trayectoria de corte para reducir microvibraciones durante el acabado con poca profundidad.
• Control de la consistencia de montaje para limitar la influencia del reglaje en la dimensión final.
• Validación comparativa bajo las mismas condiciones de producción y definición de nodos de cambio de herramienta.

Valor observado en la línea automatizada

Con el inserto CBN UHD, la velocidad de corte pasó de 160 a 180 m/min y el tiempo por pieza se redujo de 30 a 25 segundos. La vida útil por filo aumentó de 400 a 600 piezas. Además de los resultados cuantificados, las marcas de mecanizado se redujeron, la calidad superficial fue más estable y la variación dimensional entre lotes mostró una mejor controlabilidad. La menor frecuencia de cambio de herramienta facilitó la continuidad de producción y la gestión del ritmo de la línea.

Aplicabilidad del enfoque

Este caso muestra una ruta de optimización aplicable al mecanizado de precisión de diámetros interiores en componentes de transmisión, rodamientos y otras piezas de acero endurecido superiores a HRC 55. Para operaciones de acabado con sobremetal de 0,2 a 0,5 mm, la combinación de un inserto CBN estructuralmente estable, parámetros de corte equilibrados y una gestión estandarizada de la vida útil puede contribuir a una producción más predecible.
