Toz Metal Parçalarda Finisaj ve Kesintili Kesim İçin CBN Uç Seçimi

UHD, demir bazlı sinterlenmiş toz metal parçaların finisaj tornalaması, kesintili kesimi ve hassas kanal açma işlemleri için CBN uç seçimi ve başlangıç kesme parametresi aralıkları sunar. UPN202 kaplamalı CBN uçlar sürekli finisaj, USN100 tam lehimli CBN uçlar darbe içeren kesintili işlemler ve CBN kanal açma serileri şekillendirme uygulamalarında boyutsal kararlılık, yüzey kalitesi tutarlılığı ve standartlaştırılmış proses kurulumu hedefler.

Demir bazlı sinterlenmiş toz metal parçalar; valf yuvaları, senkromeç göbekleri ve bağlantı kolları gibi bileşenlerde yaygın olarak kullanılır. Ancak sert partiküller, değişken yoğunluk ve diş, kama kanalı veya delik kenarı gibi kesintili geometriler, finisaj tornalamasında aşınma ve kesme yükünü kararsız hâle getirebilir.

Bu uygulamada hedef yalnızca kesim yapabilmek değildir; seri üretimde boyutsal kararlılığı, yüzey kalitesi tutarlılığını ve öngörülebilir takım ömrünü korumaktır. UHD, kesme koşuluna göre CBN uç serisi ve başlangıç parametre penceresinin birlikte değerlendirilmesini önerir.

Bu yaklaşım, sinterlenmiş durumda HRC35–50 ve ısıl işlem sonrasında HRC55+ sertliğe ulaşan demir bazlı toz metal parçaların sürekli finisajı, darbeli kesimi ve hassas kanal açma işlemleri için uygundur.

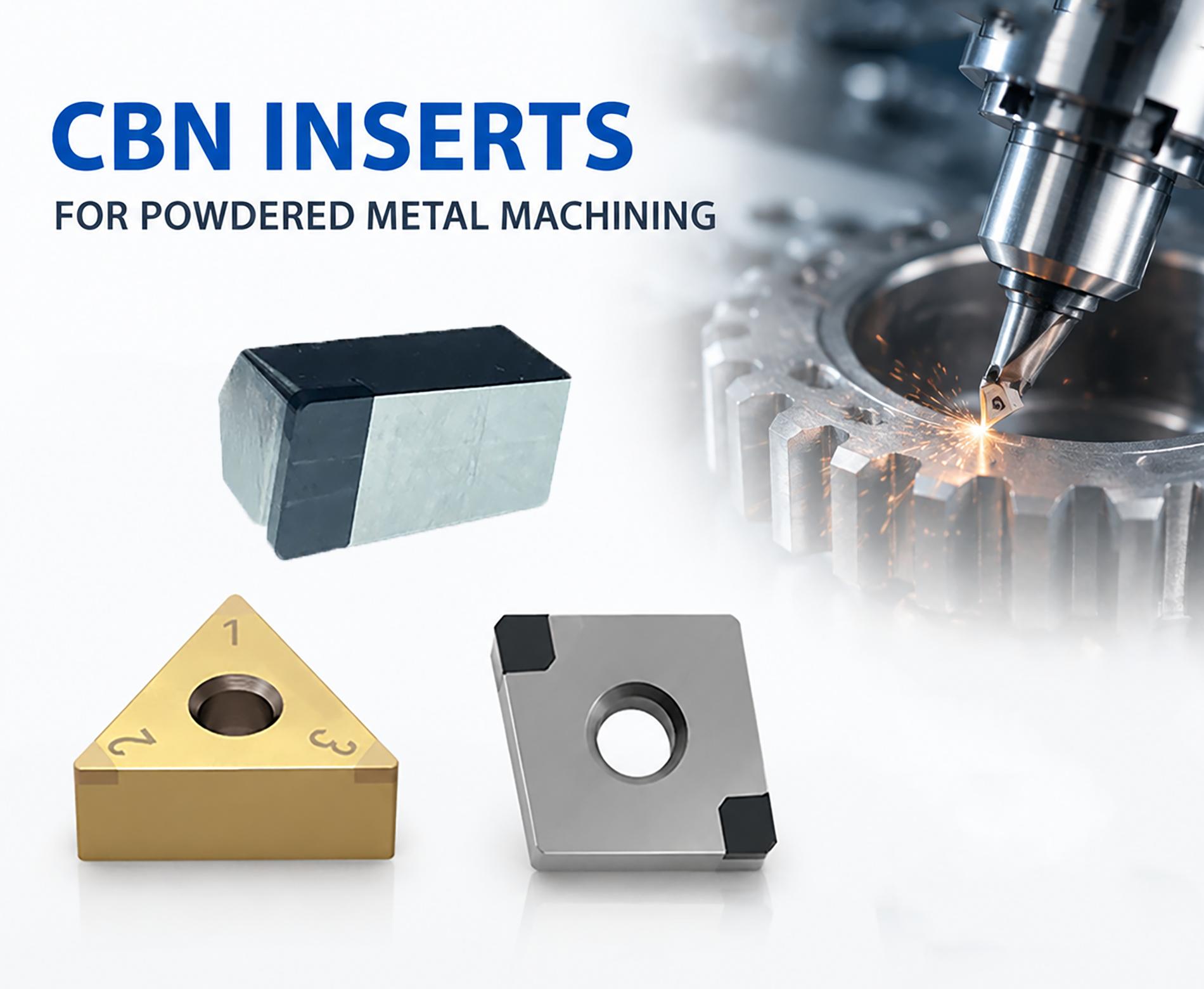

CBN uç ile toz metal parça finisaj ve kesintili tornalama uygulaması

Toz Metal Malzemeler İçin CBN Uç Seçim Tablosu

Malzeme / Sertlik	Tipik iş parçası	Kesme koşulu	Önerilen uç serisi + kalite	Kesme hızı Vc (m/dak)	İlerleme f (mm/dev)	Kesme derinliği ap (mm)	Seçim açıklaması
Toz metal (demir bazlı sinterlenmiş, sinterlenmiş durumda HRC35–50, ısıl işlem sonrası HRC55+)	Valf yuvası, senkromeç göbeği, bağlantı kolu	Sert partiküllü finisaj	Coated CBN Insert serisi → UPN202	100–180	0.05–0.12	0.1–0.4	Aşınma ve yüksek sıcaklık direnci; sert metale göre daha uzun takım ömrü
	Dişli, kama kanalı gibi kesintili bölgeler	Kesintili kesim, malzeme düzensizliği	Integral Brazed CBN Insert Series → USN100	80–140	0.08–0.15	0.2–0.6	Darbe dayanımı; gevşek yapı veya sert noktalara uyum
	Toz metal halka kanalı, sızdırmazlık kanalı	Hassas kanal açma, şekillendirme	CBN Grooving Insert Series	70–130	0.06–0.12	Kanal genişliği tek geçişte şekillendirme	Dengeli aşınma ve darbe dayanımı; sürekli ve hafif kesintili kanal açmaya uygun

Not: Bu değerler ilk deneme ve proses devreye alma için önerilen başlangıç aralıklarıdır. Seri üretim parametreleri; tezgâh rijitliği, bağlama, soğutma, talaş payı ve hedef yüzey kalitesine göre doğrulanmalıdır.

Kesme Koşuluna Göre Uygulama Mantığı

Sürekli finisaj: UPN202

Dış çap, alın yüzeyi ve kademeler gibi sürekli kesimlerde Coated CBN Insert UPN202, aşınma ve ısıl yük kontrolüne odaklanır. Başlangıçta parametre aralığının orta değerlerinden ilerlemek, yüzey ve ölçü takibini kolaylaştırır.

Darbeli kesim: USN100

Diş, kama kanalı, delik kenarı ve sert nokta içeren bölgelerde Integral Brazed CBN Insert Series USN100, kesintili yüklerin yönetilmesine yardımcı olur. Kesme hızını gereksiz yükseltmek yerine, giriş koşulu ve takım ucu dayanımı önceliklendirilmelidir.

Kanal ve profil: CBN Grooving

Halka, sızdırmazlık ve segman kanallarında CBN Grooving Insert Series, kanal genişliği ve profilin tek geçişte korunmasına yönelik bir seçenektir. Talaş tahliyesi, takım çıkıntısı ve bağlama rijitliği bu işlemde doğrudan sonuçları etkiler.

Seri Üretimde Standartlaştırma İçin Uygulama Notları

İşlemi sınıflandırın: Sürekli finisaj, kesintili kesim ve kanal açma operasyonlarını aynı takım yaklaşımıyla değerlendirmeyin.
Parametreleri kayıt altına alın: Vc, f ve ap değerlerini; ölçü, yüzey kalitesi ve aşınma eğilimiyle birlikte proses kartına işleyin.
Önleyici takım değişimi uygulayın: Ani kırılma veya mikro kırılmanın parti kalitesine etkisini azaltmak için tutarlılık odaklı değişim kriterleri kullanın.
Sınırları yeniden değerlendirin: Malzeme yapısı, sertlik, tezgâh koşulu veya kesme geometrisi değiştiğinde önerilen pencere yeniden optimize edilmelidir.
