UHD предлагает специализированное решение на базе инструмента CBN для обработки цементированных и закалённых зубчатых валов из стали 20CrMnTi. Разделение операций черновой, чистовой и канавочной обработки повышает надёжность при прерывистом резании, стабильность размеров и качество поверхности.
Ключевые слова: Твёрдое точение зубчатых валов 20CrMnTi · пластины CBN для HRC 60–64 · обработка закалённых зубчатых валов · инструмент CBN для прерывистого резания
Типовые заготовки и диапазон обработки

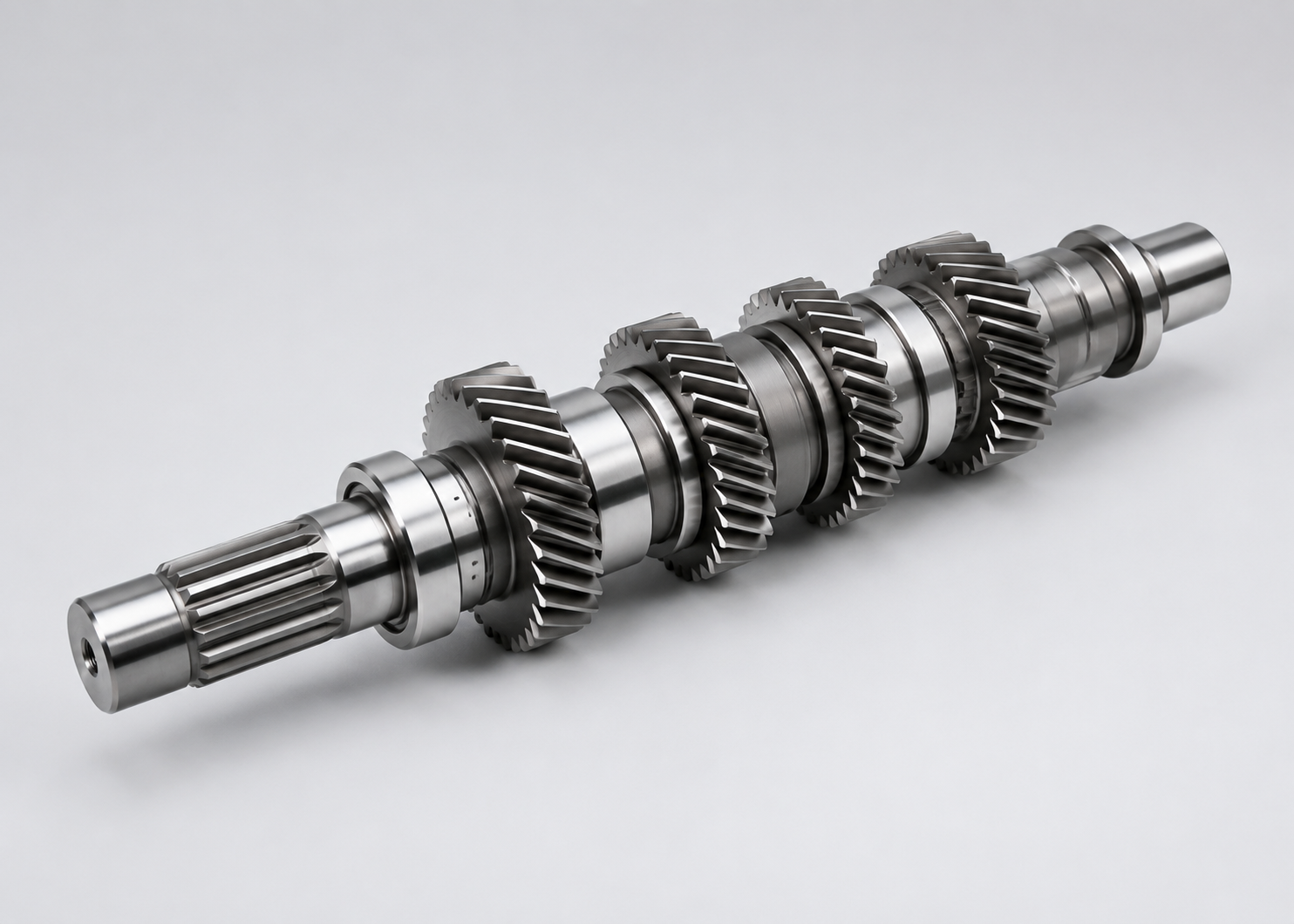

Предназначено для ведущих валов, входных валов и выходных валов после цементации и закалки, где твёрдое точение должно охватывать как непрерывные, так и прерывистые участки.
- Состояние материала: Цементированная и закалённая сталь 20CrMnTi, HRC 60–64
- Типичные особенности: шейки, торцы зубчатых венцов, шлицевые участки, радиусы и разгрузочные канавки
- Основные задачи: сколы кромки, смещение размеров, нестабильная шероховатость и низкая эффективность обработки канавок
Рекомендуемая конфигурация пластин CBN
Ключевой подход — инструмент с поэтапным разделением процесса и привязкой к конкретным элементам деталиударная стойкость для черновой обработки, контролируемый износ для чистовой обработки и специализированная геометрия для канавок. Наведите курсор на серию вставок, чтобы увидеть область применения и соответствующее изображение.
Серия цельнопаяных пластин CBN
Для черновой обработки шеек, прерывистого резания на торцах зубчатых венцов и черновой обработки шлицевой зоны. Обеспечивает стабильный съём материала при ударных нагрузках и снижает риск внезапного скола кромки.
Вставка из кубического нитрида бора с покрытием
Для высокоскоростной чистовой обработки шеек и радиусов. Подходит для случаев, где в серийном производстве требуются предсказуемый износ, стабильность размеров и высокое качество поверхности.
Серия цельных пластин CBN
Для критически точных шеек с повышенными требованиями к круглости, чистоте поверхности и стойкости режущей кромки. Используется как решение для чистовой обработки деталей зубчатых валов высокого уровня.
Серия вставок для нарезания канавок из КНБ
Для разгрузочных канавок, уплотнительных канавок и шлицевых канавок. Специализированная геометрия канавки обеспечивает стабильный вход и выход, помогая контролировать заусенец, вибрацию и отклонения по дну канавки.
1. Черновая обработка: устойчивость к прерывистому резанию
Для прерывистых участков и съёма припуска перед чистовой обработкой используйте ударопрочные цельнопаяные пластины CBN.
2. Чистовая обработка: контроль износа
Для чистовой обработки шеек используйте пластины CBN с покрытием, отделяя характер износа при чистовой обработке от нагрузок черновой обработки.
3. Обработка канавок: специализированная геометрия
Для обработки канавок используйте серию канавочных пластин CBN вместо адаптации пластин для наружного точения к канавочным операциям.
Производственная ценность для обработки зубчатых валов
- Повышает стабильность процесса при прерывистом резании на торцах зубчатых венцов и в шлицевых зонах.
- Обеспечивает более управляемую стабильность размеров за счёт разделения функций черновой и чистовой обработки.
- Специализированный канавочный инструмент CBN снижает риск образования заусенцев, вибраций и доработки, связанных с обработкой канавок.
- Помогает сократить незапланированные простои и потери в брак из-за отказов инструмента.
- Предлагает гибкую инструментальную схему для разных станков, приспособлений, припусков и целевых циклов обработки.
