CBN-пластины и режимы резания для высокоскоростной обработки чугуна QT500/600/700

UHD (优德) предлагает рекомендации по выбору CBN-пластин и стартовым режимам резания для высокоскоростной непрерывной чистовой, получистовой и черновой обработки высокопрочного чугуна QT500, QT600 и QT700. Решение подходит для серийного производства автомобильных и машиностроительных деталей, помогая стабилизировать качество поверхности, размеры и планирование ресурса инструмента.

Высокопрочная шаровидная чугунная сталь QT500, QT600 и QT700 широко применяется для коленчатых и распределительных валов, ступиц, маховиков и корпусов дифференциалов. В серийной обработке ключевой задачей является не только достижение требуемой производительности, но и стабильность шероховатости, размеров и ресурса инструмента.

Решения UHD (优德) с CBN-пластинами предназначены для непрерывного точения, получистовой и черновой обработки, а также для обработки торцов по принципу «точение вместо шлифования». Рекомендации ниже подходят для чугуна HB180–280 и отдельных закалённых деталей твёрдостью HRC45–55.

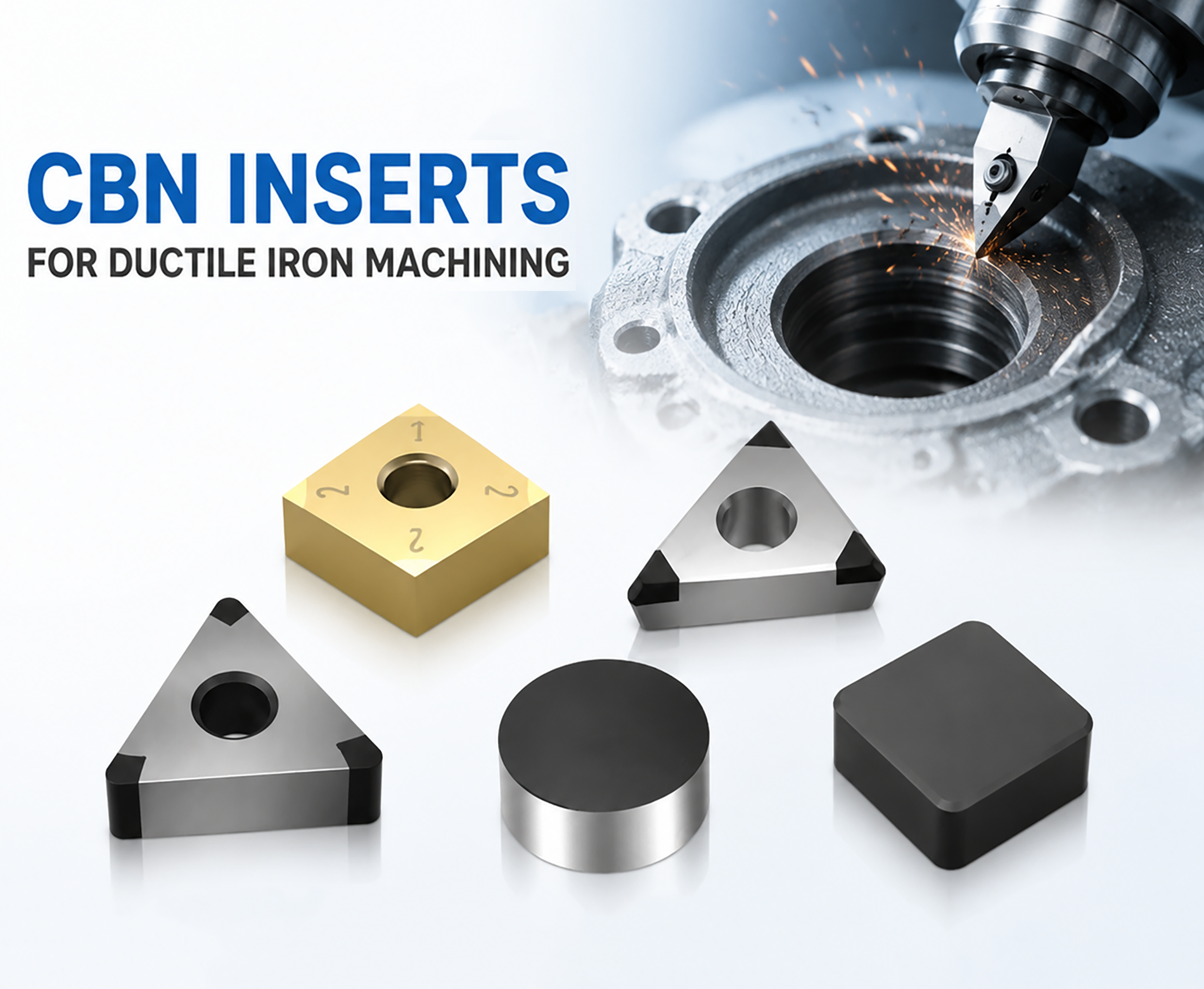

Высокоскоростная обработка высокопрочного чугуна CBN-пластиной UHD

Логика выбора CBN-пластины

Выбор следует начинать с цели обработки, характера резания и требований производственной линии. Для стабильного внедрения необходимо учитывать наличие литейной корки, песчаных включений, колебания твёрдости, жёсткость станка и системы зажима.

Высокоскоростное непрерывное чистовое точение: Coated CBN Insert — UPN202, для контролируемого износа и стабильной поверхности.
Получистовая и чистовая обработка: Composite Brazed CBN Insert Series — UPN201, когда важен баланс стабильности и совокупных затрат.
Черновая обработка и повышенная ударная нагрузка: Integral Brazed CBN Insert Series — USN100.
Автоматизированная высокотактная линия: Solid CBN Insert Series — UBN S2, для более предсказуемого управления ресурсом.
Высокоскоростная обработка торцов «точением вместо шлифования»: Full Face CBN Insert Series — BN91.

Таблица выбора CBN-пластин и стартовых режимов

Параметры приведены как стартовые диапазоны. При запуске следует корректировать их с учётом жёсткости оборудования, вылета инструмента, способа охлаждения, биения заготовки и фактического состояния литья.

Материал и твёрдость	Типовая деталь	Условия обработки	Рекомендуемая серия и марка	Vc, м/мин	f, мм/об	ap, мм
QT500/600/700, HB180–280; после закалки HRC45–55	Шейки коленвала, распредвал, ступица	Высокоскоростное непрерывное чистовое точение	Coated CBN Insert → UPN202	180–350	0.06–0.15	0.1–0.3
То же	Маховик, торец шестерни, корпус дифференциала	Стабильная получистовая/чистовая обработка	Composite Brazed CBN Insert Series → UPN201	150–300	0.08–0.20	0.2–0.8
То же	Литая заготовка, крупногабаритная отливка	Черновая обработка, большой припуск	Integral Brazed CBN Insert Series → USN100	120–250	0.12–0.30	0.5–2.0
То же	Серийная чистовая обработка	Непрерывное точение, высокий такт	Solid CBN Insert Series → UBN S2	200–400	0.10–0.25	0.2–0.6
То же	Торец маховика, крупная плоская поверхность	Высокоскоростное точение, точение вместо шлифования	Full Face CBN Insert Series → BN91	450–900	0.08–0.20	0.2–0.5
То же	Подшипниковое отверстие корпуса дифференциала, прецизионное сборочное отверстие	Высокоточное чистовое точение, строгая соосность двух отверстий	Coated CBN Insert → UPN202	180–350	0.05–0.12	0.1–0.3

Контроль износа при чистовой обработке

Для UPN202 приоритетом является стабильный износ по задней поверхности. При появлении вибрационных следов сначала проверьте вылет резца и жёсткость системы, затем корректируйте подачу и геометрию режущей кромки.

Управление ресурсом на автоматической линии

Для UBN S2 целесообразно установить порог плановой смены по количеству деталей, времени или допустимому износу. Такой подход снижает вероятность внеплановой остановки и упрощает поддержание производственного такта.

Особенности обработки торцов

При работе BN91 линейная скорость меняется от наружного диаметра к внутреннему. Для стабильного теплового режима параметры следует рассчитывать по критическому рабочему диаметру; при необходимости применять зональную программу.

Внедрение в серийное производство

Зафиксируйте марку материала, диапазон твёрдости, состояние заготовки, обрабатываемую поверхность и наличие прерывистого резания.
Выберите серию UHD по характеру операции и начните испытание со средних значений указанного диапазона.
Оценивайте шероховатость, размерное смещение и характер износа; изменяйте за один цикл ограниченное число параметров.
Для серийного выпуска закрепите критерии смены пластины и правила коррекции инструмента в технологической карте.

Граница применимости: рекомендации ориентированы преимущественно на непрерывное точение QT500/QT600/QT700. При сильной прерывистости, выраженных дефектах литья или тяжёлой ударной нагрузке необходимо отдельно оценить прочность кромки, схему снятия припуска и параметры закрепления.
