HRC 55–65 경화강용 CBN 인서트 선정

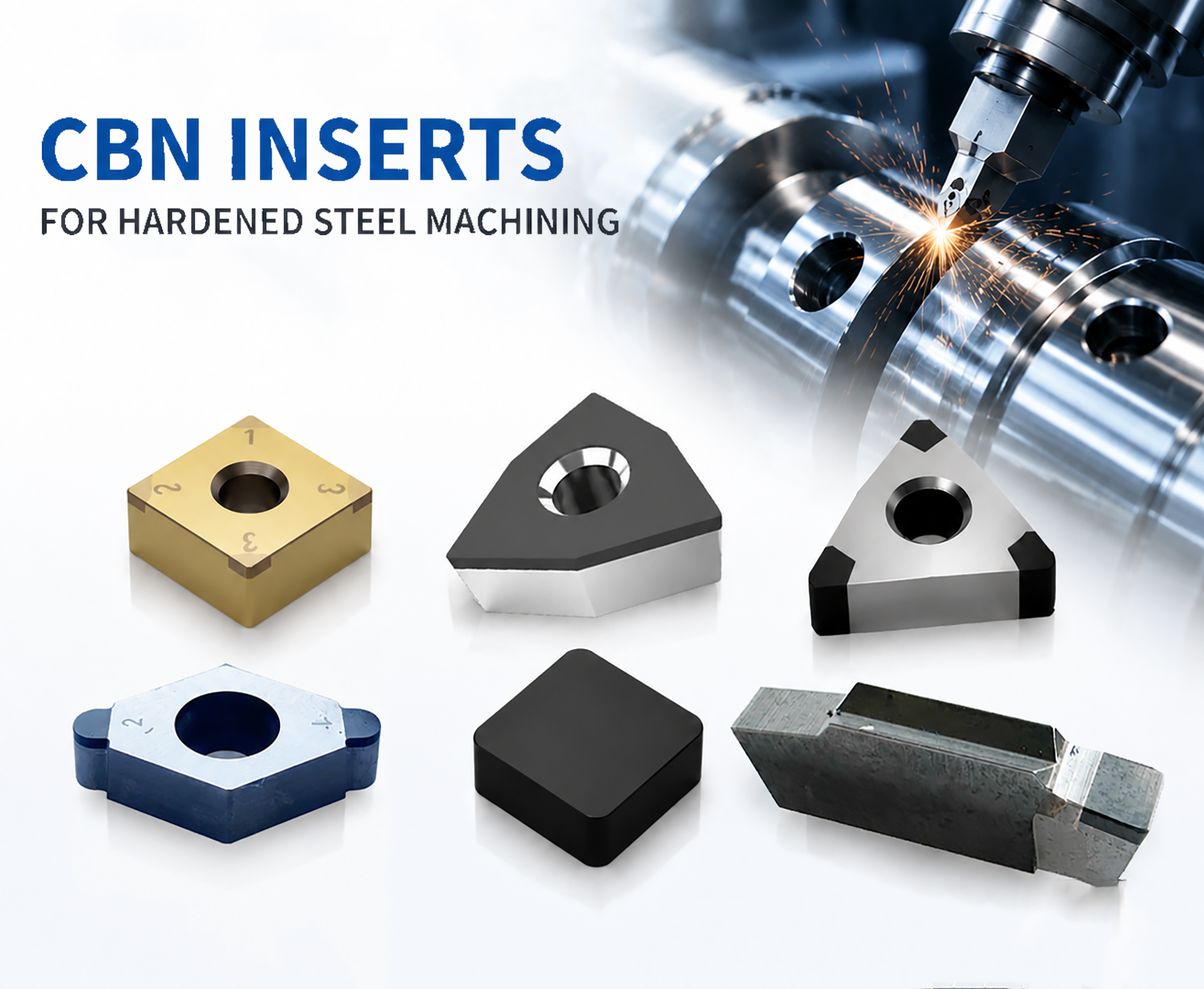

UHD는 GCr15, 20CrMnTi, 40Cr 등 HRC55-65 경화강의 양산 정삭, 하드 터닝 기반 연삭 대체 및 단속 절삭을 위한 CBN 인서트 선정 솔루션을 제공합니다. 기어 샤프트, 베어링 레이스웨이, 장축 외경, 정밀 테이퍼 홀 및 홈 가공에서 절삭 조건, 충격 수준 및 품질 목표에 맞춰 적합한 인서트 등급과 참고 절삭 파라미터를 선택할 수 있도록 지원합니다.

GCr15, 20CrMnTi, 40Cr, 65Mn, Cr12MoV 등 HRC55–65 경화강의 양산 가공에서는 연삭 대체를 위한 하드 터닝의 표면 품질과, 키홈·오일홀·스플라인에 따른 단속 충격 대응이 동시에 요구됩니다.

UHD는 연속 절삭, 경단속, 강단속, 장거리 외경, 초정밀 형상 및 홈 가공 등 실제 절삭 조건을 기준으로 CBN 인서트 구조와 등급을 선택할 수 있도록 지원합니다. 선정 시에는 소재 경도뿐 아니라 충격 수준, 목표 조도, 공차, 설비 강성 및 여유량을 함께 검토해야 합니다.

경화강 CBN 인서트 선정 기준

아래 조건은 초기 테스트를 위한 참고 범위입니다. 실제 양산 조건은 공작기계 강성, 공구 돌출량, 클램핑, 런아웃, 냉각 방식 및 열처리 편차에 따라 검증·보정해야 합니다.

소재 경도	대표 공작물	절삭 조건	추천 인서트 시리즈 + 등급	Vc (m/min)	f (mm/r)	ap (mm)
경화강 (GCr15/20CrMnTi/40Cr/65Mn/Cr12MoV, HRC55-65)	기어 샤프트 저널, 베어링 레이스웨이	연속 정삭(연삭 대체)	Coated CBN Insert → UPN601	120–200	0.05–0.12	0.1–0.3
	기어 치근, 오일홀 / 스플라인 샤프트	강단속 절삭, 황삭 / 반정삭	Integral Brazed CBN Insert Series → USN650	70–120	0.10–0.25	0.3–1.5
	키홈·오일홀이 있는 정삭 부품	경단속 정삭	Full Face CBN Insert Series → UPN801	80–140	0.08–0.15	0.2–0.6
	장축, 피스톤 로드, 풍력 주축	장거리 연속 외경 절삭	Full Face CBN Insert Series → BN91	90–140	0.10–0.20	0.2–0.5
	정밀 주축 테이퍼 홀, 고급 베어링 레이스웨이	초고정밀(미크론급)	Solid CBN Insert Series → UBN S4	80–150	0.03–0.08	0.05–0.15
	경화강 부품의 언더컷·실링 홈	홈 가공, 성형 가공	CBN Grooving Insert Series	60–120	0.05–0.12	홈 폭 1회 절삭

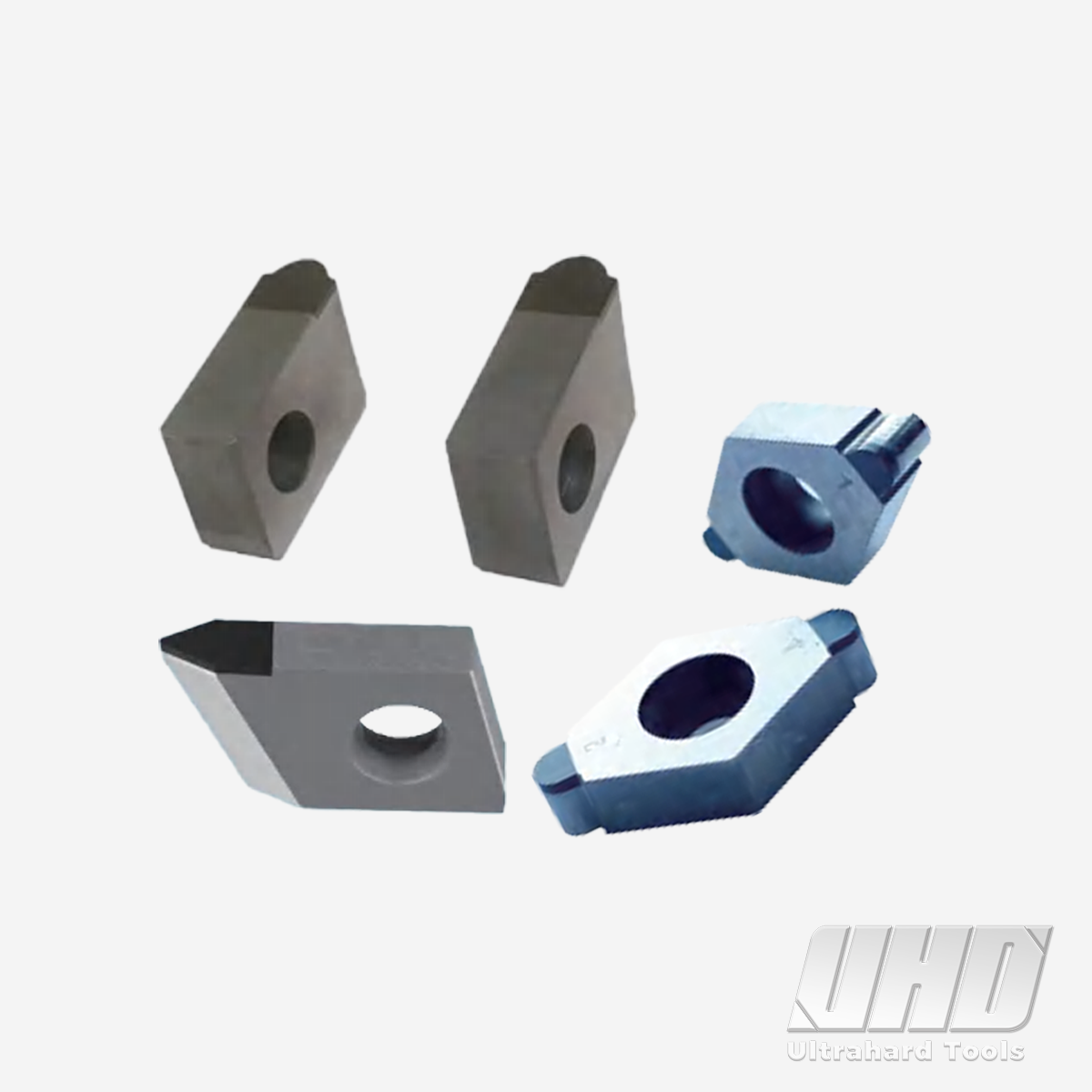

	볼스크루 나사 레이스웨이	고속 하드 와류 밀링	CBN Whirling Insert Series for Ball Screws → UPN608S	200–400	0.05–0.15(날당)	0.1–0.3
