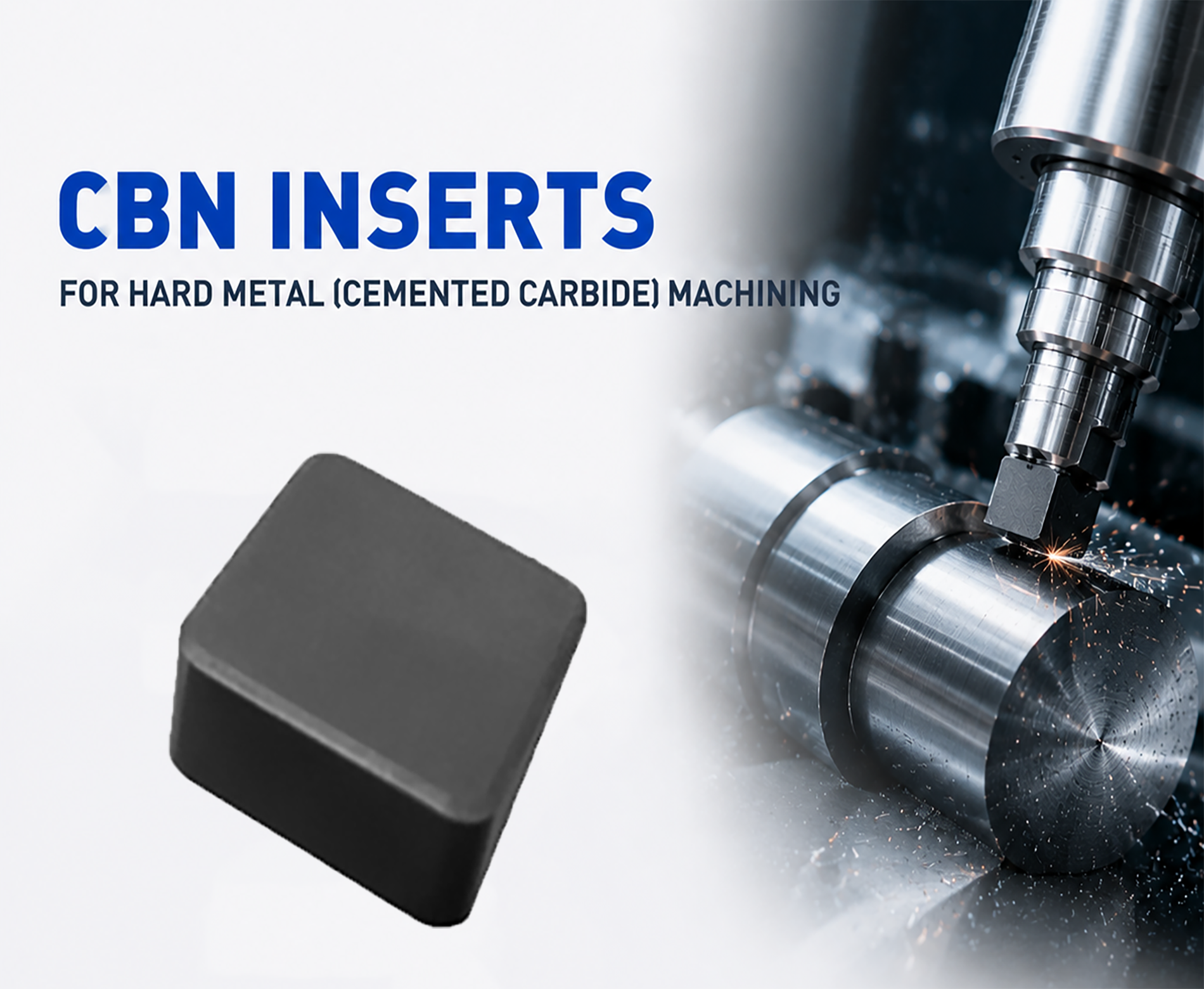

شفرات CBN متكاملة لخراطة درافيل وقوالب WC-Co عالية الصلادة
تقدم Henan UHD Ultrahard Tools Co., Ltd حلول شفرات CBN المتكاملة لخراطة التشطيب ونصف التشطيب لدرافيل وقوالب كربيد التنجستن WC-Co بصلادة HRA85–92، مع دعم اختيار الدرجة ونوافذ معلمات القطع والتحقق الميداني لتحسين استقرار عمر الأداة واتساق التشغيل في الإنتاج المتكرر.
تتطلب خراطة التشطيب ونصف التشطيب لدرافيل وقوالب كربيد التنجستن WC-Co بصلادة HRA85–92 تحكماً دقيقاً في استقرار الحافة وعمر الأداة، خصوصاً عند أعماق القطع والتغذية المنخفضة أو القطع المتقطع الخفيف.
تساعد Solid CBN Insert Series من Henan UHD Ultrahard Tools Co., Ltd، بفضل بنيتها المتجانسة الخالية من واجهات اللحام، على تقليل مسارات الانفصال المفاجئ وتحويل التآكل إلى نمط أكثر قابلية للمراقبة. والهدف ليس مجرد إزالة المادة، بل بناء نافذة تشغيل مستقرة تدعم اتساق السطح والأبعاد في الإنتاج المتكرر.
جدول اختيار شفرات CBN لمعالجة كربيد التنجستن
| صلادة المادة | قطعة العمل النموذجية | خصائص التشغيل | سلسلة الشفرة والدرجة الموصى بها | Vc (m/min) | f (mm/r) | ap (mm) |
|---|---|---|---|---|---|---|
| كربيد التنجستن (WC-Co YG6/8, HRA85-92) | درافيل وقوالب كربيد التنجستن | تشطيب، نصف تشطيب، وقطع دقيق منخفض الإزالة | Solid CBN Insert Series → UBN S4 | 20-60 | 0.02-0.10 | 0.05-0.20 |
من الاختيار إلى إدخال الإنتاج
- تحديد ظروف التشغيل: توثيق درجة WC-Co والصلادة، حالة السطح، نوع العملية، التقطيع المستمر أو المتقطع، وصلابة الماكينة والتثبيت.
- التحقق بالقطع التجريبي: بدء التشغيل ضمن نافذة المعلمات المقترحة، ومتابعة التآكل، احتمالية تكسّر الحافة، واتجاه تغير السطح والأبعاد.
- توحيد الإنتاج: اعتماد معيار واضح لتغيير الشفرة وتعويض الأبعاد، مع معالجة الاهتزاز أو عدم تمركز القطعة قبل رفع معلمات القطع.
حدود التطبيق وقيمة التعاون
يناسب هذا الحل مصانع الدرافيل والقوالب وورش التشغيل الدقيق والموزعين الصناعيين الذين يحتاجون إلى مسار قابل للتكرار: اختيار — تحقق — إدخال للإنتاج. ويمكن للطلبات ذات الهندسة أو استراتيجية الحافة الخاصة أن تبدأ بعينة واختبار محدود قبل التوسع.
تعتمد النتيجة الفعلية على صلابة المنظومة، دقة التثبيت، اختلاف تركيب المادة وإدارة المعلمات. عند وجود اهتزاز واضح أو حمل غير متوازن أو قطع متقطع شديد، ينبغي تصحيح ظروف الماكينة والعملية أولاً لضمان الاستفادة من استقرار شفرة CBN المتكاملة.
