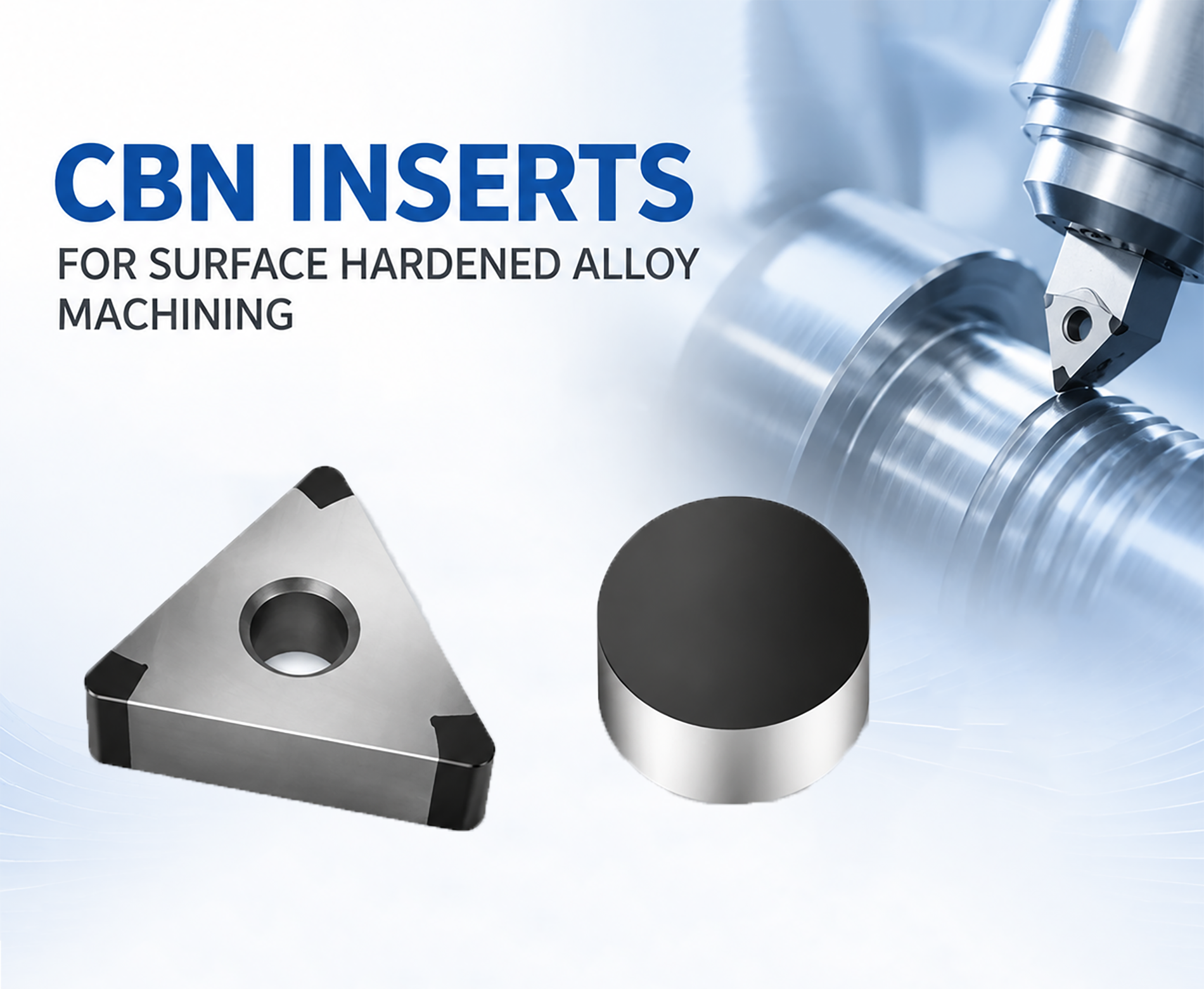

اختيار إدخالات CBN ومعلمات الخراطة الصلبة لسبائك HRC55-70 المقساة سطحياً
تقدم UHD إرشادات لاختيار واستخدام إدخالات CBN من USN100 وBN91 لخراطة سبائك Stellite والسبائك ذات التكسية بالنيكل أو الحديد ضمن صلادة HRC55-70، مع مواءمة الأداة حسب مراحل التشغيل الخشن والتشطيب وظروف القطع المتقطع أو المستمر، ونوافذ معلمات تساعد على تحسين استقرار العملية وإدارة عمر الأداة وإيقاعات الإنتاج.
لماذا تتطلب طبقات التكسية اختياراً حسب العملية؟
تُستخدم سبائك Stellite والسبائك ذات التكسية بالنيكل أو الحديد في إصلاح الدرافيل، أسطح إحكام الصمامات، البراغي والأجزاء المقاومة للتآكل. وعند صلادة HRC55–70، لا يكفي أن تكون الأداة قادرة على القطع؛ بل يجب أن تحافظ على استقرارها خلال الإنتاج.
قد تؤدي المسامية، الخبث، عدم الانصهار أو تفاوت الصلادة بين طبقة التكسية والمنطقة المتأثرة بالحرارة إلى صدمات متقطعة وتكسّر الحافة. لذلك توصي UHD بفصل استراتيجية الخراطة الخشنة عن التشطيب: استخدام USN100 Integral Brazed CBN Insert Series للظروف الأكثر صدمة، واستخدام BN91 Full Face CBN Insert Series للتشطيب والقطع المستمر.
جدول اختيار إدخالات CBN ونوافذ المعلمات
| الصلادة / المادة | قطعة العمل النموذجية | ظروف التشغيل | سلسلة الإدخال الموصى بها | Vc (م/دقيقة) | f (مم/دورة) | ap (مم) |
|---|---|---|---|---|---|---|
| سبائك مقساة سطحياً (Stellite / تكسية نيكل / تكسية حديد، HRC55–70) | درافيل مُرممة بالتكسية، أسطح إحكام الصمامات | تشغيل خشن، مسامية وخبث شائعان | UHD USN100 Integral Brazed CBN Insert Series | 40–80 | 0.10–0.25 | 0.5–2.0 |
| سبائك مقساة سطحياً (Stellite / تكسية نيكل / تكسية حديد، HRC55–70) | أسطح البراغي، ألواح مقاومة للتآكل | تشطيب، قطع مستمر | UHD BN91 Full Face CBN Insert Series | 60–120 | 0.05–0.20 | 0.1–0.5 |
المعلمات أعلاه نوافذ بدء مرجعية. تُضبط وفق صلابة الماكينة، تثبيت القطعة، قطرها، سماكة طبقة التكسية، تفاوت البدل ودرجة القطع المتقطع.
متى يُختار USN100؟
للخراطة الخشنة، البدلات الأكبر، طبقات التكسية ذات العيوب الواضحة، والقطع المتقطع الناتج عن مسام أو نتوءات أو مناطق غير متجانسة. الأولوية هنا هي مقاومة الصدمة وتقليل خطر تكسّر الحافة أو انفصالها.
متى يُختار BN91؟
للتشطيب والقطع المستمر عندما تكون طبقة السطح متجانسة نسبياً. يركز الاختيار على ثبات التآكل، اتساق الأبعاد، جودة السطح، وتحديد وقت تغيير الأداة بصورة قابلة للتخطيط.
من التجربة إلى عملية قابلة للتكرار
- تحديد حالة الطبقة: نوع التكسية، نطاق الصلادة، سماكة الطبقة، وجود المسامية أو الخبث، وطبيعة القطع المستمر أو المتقطع.
- تقسيم العملية: إزالة البدل باستخدام USN100 أولاً، ثم ترك بدل مناسب للتشطيب باستخدام BN91.
- البدء من الحد المحافظ: تأكيد عدم وجود اهتزاز أو تكسّر غير طبيعي قبل رفع سرعة القطع أو التغذية تدريجياً.
- توحيد معيار التغيير: تسجيل زمن القطع أو عدد القطع لكل حافة، شكل التآكل واتجاه انحراف الأبعاد، بدلاً من الاعتماد على التقدير الفردي.
حدود التطبيق
هذا الإرشاد مخصص للخراطة الصلبة لطبقات التكسية المقساة سطحياً ضمن HRC55–70. وتتأثر النتيجة الفعلية بصلابة الماكينة، جودة التثبيت، التحكم باللامركزية، انتظام البدل وظروف التبريد أو القطع الجاف. بالنسبة للمعادن غير الحديدية أو الفولاذ اللين أو الفولاذ المقاوم للصدأ الأوستنيتي، ينبغي اعتماد مادة أداة وهندسة قطع أكثر ملاءمة.
