تشطيب تروس السيارات من الفولاذ المقسى: إدخال CBN ملحوم مركب لتحسين الاتساق وعمر الأداة

مقارنة الأداء تحت ظروف تشغيل متطابقة

زيادة عمر الأداة بنحو 570% مع الحفاظ على سرعة القطع وزمن التشغيل للقطعة دون تغيير.

خلفية المشروع والتحدي

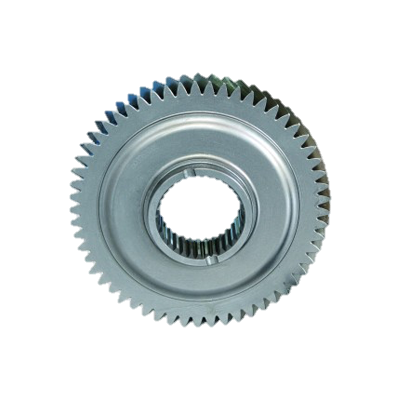

تتطلب تروس الإدارة في أنظمة نقل الحركة جودة سطح مستقرة ودقة أبعاد قابلة للتكرار في الإنتاج المتسلسل. وفي هذا التطبيق، كان التشطيب الدقيق لفولاذ 20CrMnTiH بعد الكربنة والتقسية يتم بهامش صغير يقارب 0.07 مم. حققت الإدخالات السيراميكية السابقة الإيقاع الأساسي للإنتاج، لكنها أظهرت خطوط تشغيل واضحة، وتغيراً في الأبعاد مع تآكل الأداة، وعمر خدمة يقارب 150 قطعة لكل حافة، ما زاد من تكرار تبديل الأداة وتأثيره في استقرار الخط الآلي.

حل إدخال CBN من UHD

قدمت UHD إدخال CBN الملحوم المركب UPN605 بوصفه بديلاً مباشراً ضمن إطار العملية القائم، لا بهدف رفع سرعة القطع، بل لتحسين استقرار القطع صغير الهامش وحدود عمر الأداة. يجمع التصميم بين طبقة CBN المركبة وركيزة من الكربيد الأسمنتي، بما يدعم مقاومة التآكل وتحمل القطع المتقطع الخفيف.

• تحسين هندسة الحافة ورأس الإدخال لملاءمة التشطيب بهوامش أقل من 0.2 مم.
• استخدام لحام عالي الدقة للمساعدة في الحفاظ على اتساق هندسة الإدخالات وتقليل أثر فروق التثبيت.
• مواءمة الأداء مع مسار تشغيل الوجه الأمامي والقطر الخارجي للترس في ظروف القطع الجاف.

التنفيذ والنتائج العملية

اعتمد المشروع أسلوب الاستبدال بالمعلمات نفسها: بقيت الماكينة وسرعة القطع وعمق القطع والتغذية وزمن التشغيل عند 12 ثانية للقطعة دون تعديل. أتاح ذلك مقارنة واضحة بين أداء الإدخال السيراميكي وإدخال UHD UPN605 مع تقليل مخاطر إدخال الأداة الجديدة.

إلى جانب ارتفاع العمر من 150 إلى 1000 قطعة لكل حافة، انخفضت وضوح خطوط التشغيل وتقلص تذبذب خشونة السطح. كما أصبحت تغيرات الأبعاد خلال دورة العمر أطول أكثر قابلية للضبط، وانخفضت وتيرة تغيير الأداة والتدخل اليدوي، بما يدعم استمرارية التشغيل في خطوط الإنتاج الآلية.

القيمة القابلة للتطبيق في تشطيب الفولاذ المقسى

يوضح هذا التطبيق أن اختيار إدخال CBN المناسب لتشطيب التروس المقساة لا يرتبط بعمر الأداة فقط، بل يرتبط أيضاً بثبات الجودة وإيقاع الإنتاج. بالنسبة لمصنعي التروس والمحامل وأجزاء نقل الحركة التي تعمل بفولاذ مقسى، يمكن أن يكون التحقق بالاستبدال المتكافئ في المعلمات مساراً عملياً لتقييم بديل للإدخالات السيراميكية، وتحسين قابلية التنبؤ بالعملية دون تغيير مباشر في تجهيزات الإنتاج.
